USB Type-C接口相比前幾代的USB接口擁有諸多明顯的優勢,包括:正反皆可插拔的小型接口、雙通道的10 Gbps USB數據傳輸、適用于傳輸視頻等非USB數據的靈活可選模式以及高達100W的供電能力。為了充分發揮USB Type-C接口的功能,設備必須支持電纜偵測(CD),以判斷電纜方向以及接入的設備類型。還需要支持供電(PD)通訊,以實現多方協商,如供電支持和電纜內部線路的分配。
德立華USB Type-C參考設計提供三款解決方案,使得設計工程師能夠使用現有的芯片滿足最新的設計需求。
特性
三款解決方案,可用于絕大多數USB Type-C供電(PD)和電纜偵測(CD)應用:
適用于充電器的CD/PD功能
適用于主機/設備的CD/PD-Phy
適用于主機/設備的CD/PD功能
基于邏輯的PHY提供快速的確定性響應以及低功耗特性,該解決方案的典型功耗為7 mW
待機功耗低于100 uW
方便地對靈活的8位協議引擎進行修改
支持快速開發
行業驗證的解決方案可降低設計風險
提供原理圖和BOM,可減輕系統設計工作
多種封裝選擇,滿足PCB技術要求
36 WLCSP
48 QFN
36 ucBGA
81 ucBGA
81 caBGA
2.078 mm X 2.078 mm的超小尺寸
USB Type-C電纜偵測(CD)支持所有USB電纜和接口規范v1.0
USB供電(PD)支持供電規范v2.0

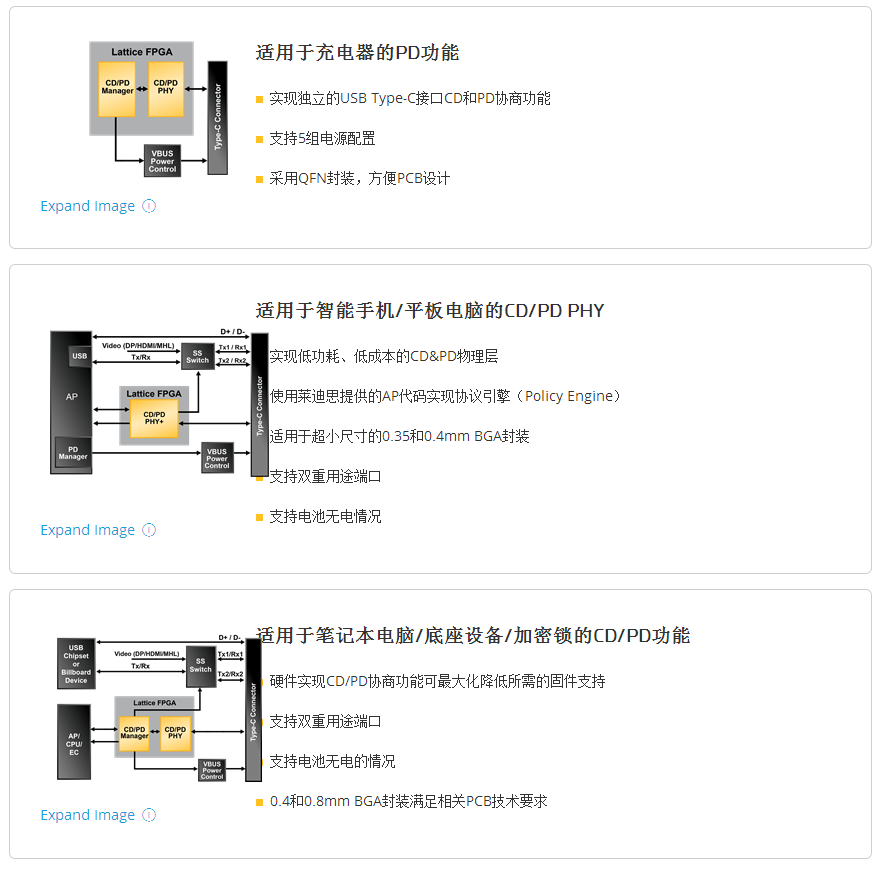

下方的框圖展示了德立華的USB Type-C解決方案能夠與現有的USB 3.0芯片同一起使用,為智能手機、平板電腦、攝像頭、底座設備、加密鎖以及筆記本電腦等各類產品快速部署解決方案。
